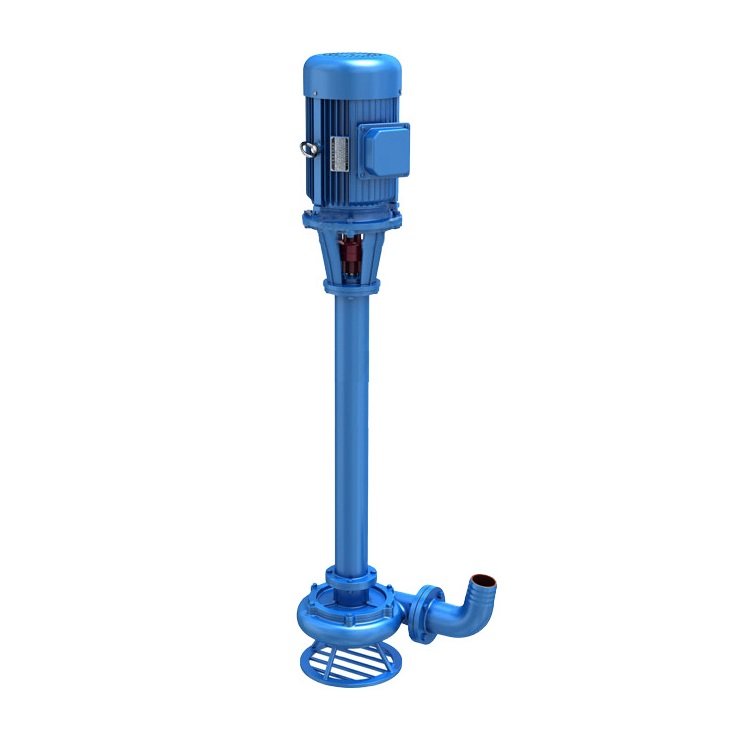

型號 :NL50A-8
材質 :
進口直徑:
出口直徑:
流 量:
工作溫度:
固體顆粒:
工作允許壓力:
許用試驗壓力:
1、在農村主要用作河泥、糞便、河水、漿飼料的吸送澆灑,代替肩挑人擔,并作排澇,抗早之用,亦可進行車浜頭,上河泥等積肥生產還可作農村簡易流動的消防水泵。
2、可用市政、化工、印染、醫藥、造船、鑄造、食品等行業抽吸濃稠液、污濁液、糊狀體、流砂及城市河道的流動污泥等亦可用作煤礦排水及含有泥塊小礫石的流體。
3、若與高壓水泵,水槍配合,組成水力機械化土方工程機組,就可用作于土地平整,河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方,以及城市的防空工程,地下工程。
4、養魚用作帶水清塘、魚池增氧等。
1、本泵使用電源必須是三相四線制,若無接地線,必須加裝,以防漏電。工作時,須在就近裝有與電機相符的電路熔斷器和開關,以防葉輪雜物卡死時燒壞電機。
2、本泵使用時可不必安裝任何基礎裝置即能運轉,只要斜靠車固即可,必要時用繩索系牢以防意外。起動后必須檢查電機旋轉方向,不得反轉超過一分鐘。
3、當被吸送的液體中含有較多的雜草、鐵絲、木條、磚塊等雜物時,必須事先盡量許除掉、并可采取加放鐵絲籃等方法,防止雜物吸入泵內造成葉輪打壞,卡死和管道阻塞等事故。
4、裹體在吸泥及其他污濁物后應給予短期吸水,以便沖洗泵體及管道內部。
5、在露天工作時,電機應裝護罩,以防商水等侵入電機。
6、在河底,池底吸泥需吊掛在三腳架上,并可擱在浮簡或船上移動作業,在進行土方工程作業時,高壓水槍沖碎的土塊直徑不得大于吸入口三分2
7、本泵規定的轉速是泵在最高轉速,不得任意提高;減低轉速使用不限,但功效顯著降低。
8、本泵在吸送厚泥,濃稠液體或高揚程,長距高輸送泥漿時,負荷降低,但不能用改變結構的方法來增大負荷。
9、一般運轉1250小時左右,進行系的定期保養,拆卸泵座查看軸承和泵的密封情況,清洗并更換黃油,必要時更換油封、軸套和其它零件。保養及更換零件的注意事項請見安裝。(采用機械密封泵運轉3500小時左右進行定期保養)
10、當長期停止使用時,應將蝸殼拆開,擦于零件并在相對運動接合表面涂以薄油,存放在干燥地方以備以后使用。

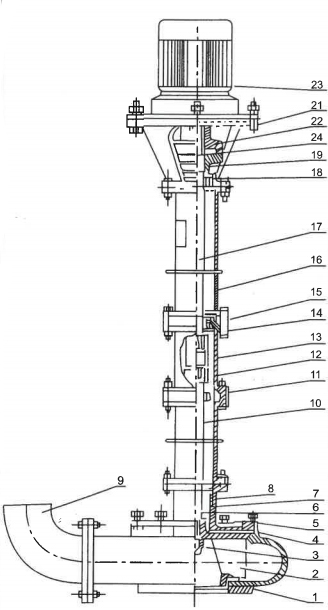

| 序號 | 零件名稱 | NL、NLF、NW | ||
| 編號 | 數量 | 備 注 | ||
| 1 | 網 罩 | 1 | 1 | |
| 2 | 葉 輪 | 2 | 1 | |
| 3 | 葉輪螺母 | 3 | 1 | |
| 4 | 泵 殼 | 4 | 1 | |
| 5 | 泵 座 | 5 | 1 | |
| 6 | O型 圈 | 6 | 1 | 改進型用機械密封 |
| 7 | 油 封 | 7 | 4 | 改進型用機械密封 |
| 8 | 軸 套 | 8 | 1 | 改進型用機械密封 |
| 9 | 出水彎頭 | 9 | 1 | |
| 10 | 泵 軸 | 10 | 1 | |
| 11 | 軸 承 | 11 | 2 | |
| 12 | 從動聯軸器 | 12 | 1 | |
| 13 | 主動聯軸器 | 13 | 1 | |
| 14 | 聯 接 筒 | 14 | 1 | |
| 15 | 軸 承 座 | 15 | 2 | |
| 16 | 支 撐 筒 | 16 | 2 | |
| 17 | 聯 接 軸 | 17 | 1 | |
| 18 | 軸 承 蓋 | 18 | 1 | |
| 19 | 從動聯軸器 | 19 | 1 | |
| 20 | 電 機 座 | 20 | 1 | 帶固定板用 |
| 21 | 電 機 座 C | 21 | 1 | |
| 22 | 主動聯軸器 | 22 | 1 | |
| 23 | 電 動 機 | 23 | 1 | |
| 24 | 彈 性 塊 | 24 | 1 | |
| 型 號 | 轉速 (r/min) | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 立式泵全長 (mm) |
| NL50A-8 | 1430 | 20-30 | 8-9 | 1.5 | 1660 |
| NL50A-12 | 1430 | 25-38 | 12-14 | 3 | 1690 |
| NL50A-16 | 1430 | 20-30 | 15-17 | 3 | 1670 |
| NL50A-20 | 1430 | 20-30 | 18-20 | 4 | 1680 |
| NL50A-24 | 1430 | 25-38 | 20-24 | 5.5 | 1800 |
| NL65A-16 | 1430 | 50-60 | 14-16 | 5.5 | 1810 |
| NL65A-25 | 1430 | 50-60 | 20-25 | 11 | 1900 |
| NL76A-9 | 1430 | 50-70 | 9-10 | 3 | 1700 |
| NL76A-16 | 1430 | 50-70 | 14-16 | 5.5 | 1880 |
| NL76A-20 | 1430 | 50-70 | 18-20 | 7.5 | 1890 |
| NL80A-8 | 1430 | 60-70 | 7-9 | 4 | 1710 |
| NL80A-12 | 1430 | 80-120 | 11-13 | 7.5 | 1860 |
| NL80A-25 | 1430 | 80-100 | 20-25 | 11 | 1910 |
| NL100A-7 | 1430 | 70-80 | 6-8 | 4 | 1710 |
| NL100A-10 | 1430 | 800-100 | 9-10 | 7.5 | 1860 |
| NL100A-16 | 1430 | 80-100 | 15-17 | 15 | 1930 |
| NL100A-25 | 1430 | 100-120 | 20-25 | 18.5 | 1970 |
| NL150A-12 | 1430 | 100-150 | 11-13 | 18.5 | 2070 |
| NL150A-16 | 1430 | 120-180 | 15-20 | 22 | 2120 |
